Un boisseau sphérique mal choisi ne défaille pas toujours brutalement. Il s’use, fuit, se bloque ou contamine, lentement, silencieusement, jusqu’à l’arrêt forcé. Le choix du matériau, des paramètres de service et de la configuration adaptée à votre fluide conditionne la fiabilité de l’ensemble du circuit. Laiton, inox ou acier carbone : chaque matériau répond à un registre précis d’applications. Voici comment arbitrer avec méthode, en partant du fluide pour aller jusqu’aux critères opérationnels et aux alternatives disponibles.
- Comment choisir un robinet à boisseau sphérique selon votre fluide ?
- Comment les matériaux déterminent-ils la durabilité et la tenue en pression ?
- Pression, débit et température : les critères décisifs pour votre sélection
- Vanne guillotine, clapet ou soupape : quel appareil choisir ?
- Le marché mondial de la robinetterie industrielle : chiffres et tendances clés

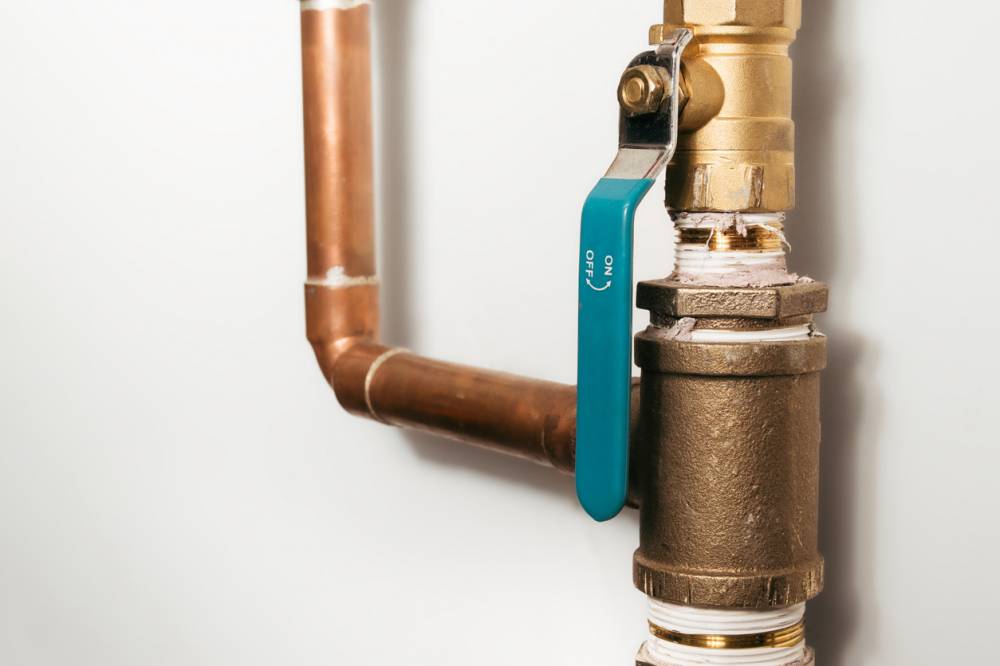

Comment choisir un robinet à boisseau sphérique selon votre fluide ?
Choisir un robinet à boisseau sphérique sans partir du fluide transporté, c’est construire sur du sable. La nature du fluide conditionne tout : le matériau du corps, le revêtement du siège, le type de garniture et même la géométrie de passage. Avant d’examiner les références disponibles, posez-vous trois questions fondamentales.
La première concerne la compatibilité chimique. Un fluide acide, même dilué, attaque différemment le laiton, l’inox ou l’acier carbone. Un fluide alimentaire exige une traçabilité matière et une surface interne sans porosité ni zone de rétention. Un gaz sous pression impose une étanchéité absolue au niveau de la sphère et des sièges.
La deuxième question porte sur l’agressivité du milieu. Les fluides chargés en particules abrasives usent prématurément la bille et ses sièges. Les fluides visqueux modifient le comportement hydraulique et peuvent bloquer la rotation de la sphère si le couple d’actionnement n’est pas adapté. Les fluides à haute pureté, utilisés dans la pharmacie ou la microélectronique, nécessitent des matériaux certifiés et des finitions de surface contrôlées.
La troisième question touche au risque de contamination. Dans les circuits alimentaires ou pharmaceutiques, le matériau du corps et du siège doit être conforme aux réglementations en vigueur. L’inox 316L s’impose dans ces contextes, avec des sièges en PTFE alimentaire.
Pour chaque configuration de fluide, les modèles adaptés sont par exemple référencés sur cette page, ce qui permet de croiser les exigences de votre application avec les caractéristiques techniques disponibles.
Comment les matériaux déterminent-ils la durabilité et la tenue en pression ?
Le matériau du corps d’un robinet à boisseau sphérique n’est pas un détail esthétique. Il détermine directement la durée de vie de la vanne, sa résistance à la corrosion et sa capacité à tenir sous pression dans la durée.
Le laiton CW617N reste le matériau le plus répandu pour les applications eau, gaz naturel et air comprimé en milieu non agressif. Sa facilité d’usinage permet des tolérances serrées et un coût de production maîtrisé. Sa limite apparaît face aux fluides chlorés concentrés ou aux milieux acides : la dezincification du laiton provoque une dégradation progressive du métal, invisible en surface mais destructrice en profondeur.
L’inox 316L change de registre. Sa teneur en molybdène lui confère une résistance supérieure aux chlorures et aux acides dilués. Les industries agroalimentaires, chimiques et pharmaceutiques l’adoptent massivement pour ses propriétés hygiéniques et sa compatibilité avec les procédures de nettoyage en place (NEP/CIP). Sa tenue mécanique sous pression reste excellente sur une large plage de températures.
L’acier carbone occupe une place à part dans les applications haute pression et haute température : vapeur surchauffée, hydrocarbures, réseaux pétroliers. Sa robustesse mécanique dépasse celle du laiton et de l’inox sur les pressions élevées, mais il exige une protection contre la corrosion externe et reste inadapté aux fluides corrosifs sans revêtement interne spécifique.
Le revêtement de siège joue un rôle tout aussi déterminant. Le PTFE (polytétrafluoroéthylène) assure une étanchéité fiable sur une large gamme de fluides et de températures, avec un faible coefficient de friction qui facilite la manœuvre. Le PEEK (polyétheréthercétone) prend le relais dans les environnements à haute température ou sous contraintes mécaniques importantes, là où le PTFE atteint ses limites de déformation.
Pression, débit et température : les critères décisifs pour votre sélection
Un boisseau sphérique correctement dimensionné sur le plan matériau peut malgré tout défaillir si les paramètres opérationnels ne sont pas renseignés avec précision. Trois grandeurs structurent cette analyse : la pression nominale, le coefficient de débit et la plage de température.

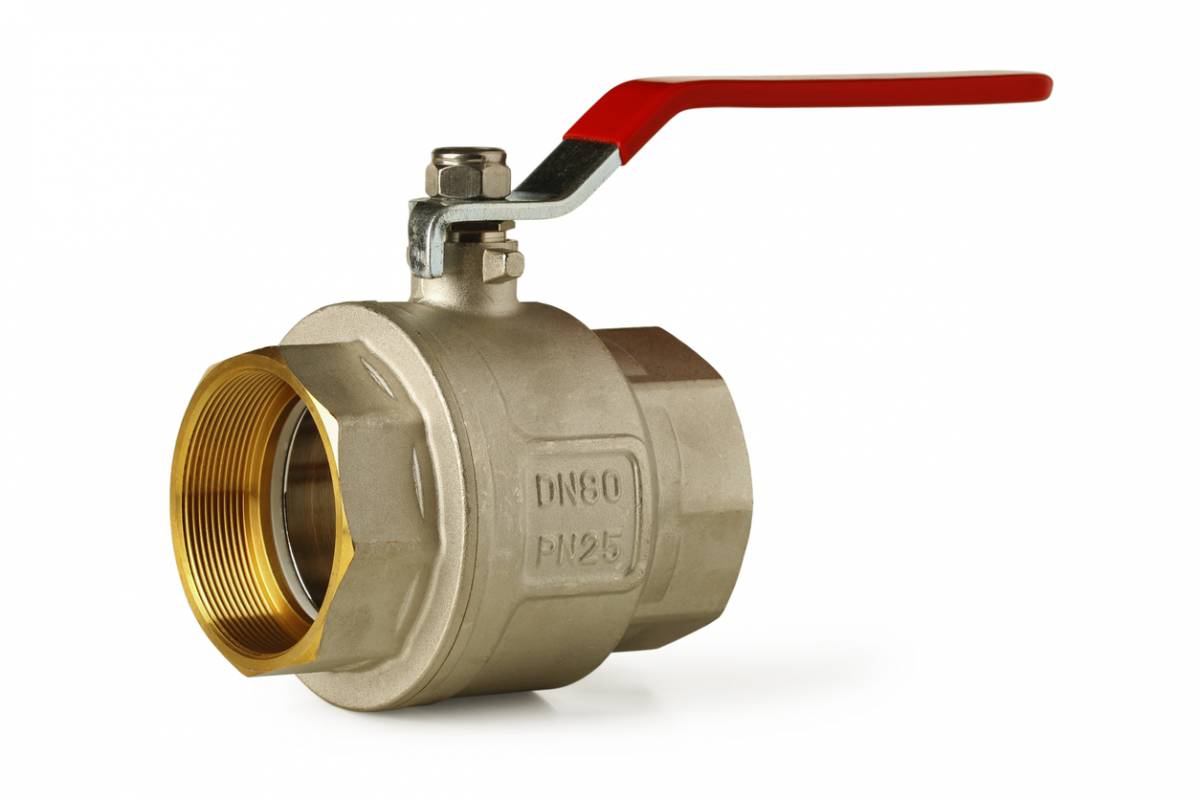

La pression nominale, exprimée en PN, définit la pression maximale admissible à une température de référence. Un robinet classé PN16 supporte 16 bars à 20 °C, mais cette valeur se dégrade avec la montée en température. Sous-dimensionner la pression nominale expose le circuit à des ruptures brutales ou à des fuites progressives au niveau des sièges. Surdimensionner génère des coûts injustifiés sans apporter de bénéfice fonctionnel.
Le coefficient Kv quantifie la capacité de débit d’une vanne en position ouverte. Il exprime le débit en m³/h d’eau à 20 °C pour une perte de charge d’un bar. Un Kv mal calculé perturbe l’ensemble du système hydraulique : une vanne sous-dimensionnée crée une chute de pression excessive et peut provoquer des phénomènes de cavitation ou de coup de bélier. Une vanne surdimensionnée fonctionne en position partiellement fermée, ce qui accélère l’usure de la sphère et compromet la régulation.
La température d’utilisation conditionne le choix des matériaux de siège et du corps. Les systèmes fonctionnant à haute température nécessitent des sièges en PEEK plutôt qu’en PTFE, et un corps en acier plutôt qu’en laiton. À l’inverse, les applications cryogéniques imposent des matériaux conservant leur ductilité à très basse température, ce que l’inox austénitique garantit mieux que l’acier carbone.
La combinaison de ces trois paramètres forme le triangle de spécification de tout boisseau sphérique. Les négliger, même partiellement, conduit à des défaillances prématurées, des arrêts de production non planifiés et des coûts de maintenance disproportionnés. Le contrôle rigoureux de ces grandeurs en phase de spécification protège autant la performance des vannes que la continuité des systèmes industriels.
Vanne guillotine, clapet ou soupape : quel appareil choisir ?
La vanne à boisseau sphérique excelle dans le sectionnement rapide et l’étanchéité totale, mais il ne répond pas à tous les besoins d’une installation industrielle. Comprendre les alternatives permet d’arbitrer avec précision selon la fonction attendue.
La vanne guillotine s’impose dans les réseaux véhiculant des fluides chargés en matières en suspension : eaux usées, boues, pâtes industrielles. Son obturateur plat sectionne le flux sans créer de zone de rétention, là où la sphère d’un boisseau risquerait de se bloquer ou de s’user rapidement. Elle convient aussi aux grands diamètres où le couple nécessaire pour manœuvrer un boisseau sphérique deviendrait prohibitif.
En complément, le clapet anti-retour remplit une fonction de sécurité : il autorise le passage du fluide dans un sens et l’interdit dans l’autre, sans intervention humaine ni actionnement. Les systèmes de pompage, les réseaux de distribution et les circuits de refroidissement l’utilisent pour protéger les équipements contre les retours de fluide intempestifs.
La soupape de sécurité intervient quant à elle en protection contre les surpressions. Elle s’ouvre automatiquement lorsque la pression dépasse un seuil prédéfini, puis se referme une fois la pression revenue à la normale. Dans les réseaux vapeur, les circuits hydrauliques haute pression ou les systèmes de stockage de gaz, elle constitue un organe de sécurité réglementaire.
La vanne à boisseau sphérique reste le choix privilégié pour le sectionnement propre, rapide et étanche sur des fluides clairs ou légèrement chargés, dans des gammes de pression et de température compatibles avec ses matériaux. Pour la régulation fine du débit, une robinet à soupape ou un robinet à pointeau offre un contrôle plus précis sur la plage d’ouverture partielle.
Le marché mondial de la robinetterie industrielle : chiffres et tendances clés
Le secteur de la robinetterie industrielle affiche une santé structurelle solide. Le marché mondial des vannes industrielles était valorisé à 81,51 milliards USD en 2023, avec une croissance annuelle composée projetée à 6,3 % entre 2024 et 2030. Ces chiffres traduisent une demande soutenue portée par l’expansion des infrastructures énergétiques, la modernisation des réseaux d’eau et la montée en puissance des industries de process.
Parmi les segments les plus dynamiques, l’inox et les vannes automatisées tirent la croissance. La transition énergétique accélère les projets liés à l’hydrogène, au biogaz et aux énergies renouvelables, qui imposent des spécifications matériaux plus exigeantes que les applications conventionnelles. Les boisseaux sphériques en inox 316L ou en alliages spéciaux répondent à ces nouvelles contraintes de pureté et de résistance chimique.
Sur le plan réglementaire, la directive européenne PED 2014/68/UE soumet à certification CE les équipements sous pression, dont les vannes industrielles classifiées comme accessoires sous pression, dès lors que la pression maximale admissible dépasse 0,5 bar. Cette exigence ne relève pas d’un choix facultatif : tout projet industriel européen doit intégrer cette contrainte dès la phase de spécification. Le choix du matériau, de la classe de pression et de la conception du boisseau sphérique s’inscrit donc dans un cadre légal vérifiable, pas uniquement dans une logique de performance technique.
La décarbonation des industries lourdes et les normes de sécurité renforcées dans les secteurs chimique, pharmaceutique et alimentaire poussent les bureaux d’études à réviser leurs spécifications de robinetterie. Les solutions en inox, les actionneurs pneumatiques et électriques, et les systèmes de contrôle à distance gagnent du terrain face aux produits manuels traditionnels.
Choisir un boisseau sphérique ne se résume pas à sélectionner un robinet parmi d’autres. C’est arbitrer entre des matériaux aux comportements distincts, des paramètres opérationnels précis et des alternatives fonctionnelles complémentaires. Le laiton, l’inox et l’acier carbone ne sont pas interchangeables : chacun répond à un registre d’applications défini par la nature du fluide, les conditions de service et les exigences réglementaires. Prendre le temps de renseigner ces critères en amont garantit la fiabilité des systèmes, réduit les coûts de maintenance et sécurise la conformité des installations.
Sources :
- Industrial Valves Market Size, Share & Trends Report – Grand View Research, 2024. https://www.grandviewresearch.com/industry-analysis/industrial-valves-market
- Directive 2014/68/UE du 15 mai 2014 relative aux équipements sous pression – Parlement et Conseil européens, 2014. https://eur-lex.europa.eu/legal-content/EN/TXT/?uri=CELEX:32014L0068
